在微納加工、半導體研發以及微流控芯片制備過程中，顯影是光刻工藝中至關重要的一環。顯影效果的好壞直接影響圖形轉移的精度、線條邊緣的陡直度以及最終器件的良率。傳統的實驗室手工顯影方式——用洗瓶沖洗或用培養皿浸泡晃動——雖然門檻低，但存在顯影液用量不可控、時間精度差、不同批次間重復性不佳等固有問題。隨著工藝要求的提高，越來越多的研發團隊和企業開始考慮引入自動化顯影設備。那么，面對市場上不同類型的顯影機，應該如何選擇？本文將從工藝痛點、設備分類、關鍵參數和選型邏輯幾個方面，幫助大家建立清晰的選型思路。

一、手動顯影的痛點：為什么需要自動化？

在實驗室環境中，手動顯影最常見的操作是：將曝光后的基片置于培養皿中，倒入顯影液并手動晃動，達到目測效果后取出沖洗。這種方式的局限性很明顯：

1. 顯影液用量無法精確控制——每次倒入的量憑經驗，過少可能導致顯影不均勻，過多則造成浪費和廢液處理負擔。

2. 顯影時間無法精準把握——從倒入顯影液到開始沖洗的時間受操作者反應速度影響，秒級誤差在精細圖形上可能造成線寬偏差。

3. 批次間一致性難以保證——同一個操作者不同時間段、不同操作者之間都存在手法差異，導致工藝可重復性差。

4. 碎片風險——手動夾取、晃動過程中，薄基片（如玻璃、硅片）易因受力不均而碎裂。

自動化顯影設備正是為了解決以上問題而設計的——通過程控方式精確管理液體注入量、顯影時間、轉速等參數，消除人為變量，提升工藝穩定性和良率。

二、顯影設備的主要類型與適用場景

從設備形態和功能集成度來看，顯影設備主要分為以下幾類：

1. 簡易旋涂儀改裝型
部分實驗室使用勻膠機（Spin Coater）配合手動滴液進行顯影。這種方式雖然能實現旋轉狀態下均勻鋪液，但缺乏對顯影液量、進液速度、顯影時間的程序化控制，本質上仍是半手動操作，適用于對精度要求不高的教學演示或初步探索。

2. 全自動顯影清洗一體機
這類設備將顯影液自動定量供給、基片旋轉鋪展、顯影計時、清洗液噴淋、甩干等步驟集成在一個腔體內，通過程序控制全流程。優勢在于工藝參數完全可編程、可追溯，重復性高，適合對圖形質量有嚴格要求的研發和中小批量生產。

3. 大型產線用顯影設備
通常用于半導體Fab廠或規模化生產線，支持8英寸、12英寸晶圓的全自動處理，配備多腔體、機械手傳輸系統。這類設備造價高昂，超出一般實驗室和中小企業的需求范圍，不在本文討論之列。

對于絕大多數從事微流控芯片研發、MEMS器件開發、高校及研究所微納加工實驗室的用戶而言，臺式全自動顯影清洗一體機在成本、占地、功能之間取得了較好的平衡。

三、臺式自動顯影清洗一體機：以WH-XQY-01為例

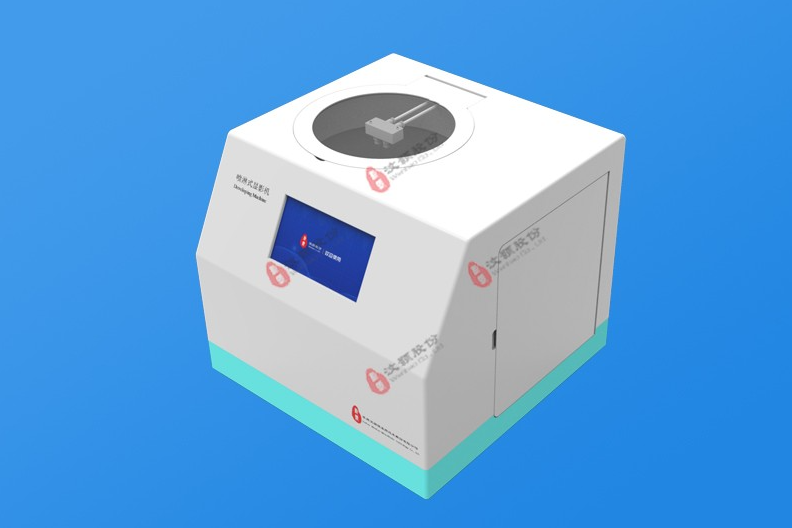

蘇州汶顥股份自主研發的WH-XQY-01自動噴淋顯影清洗一體機，正是針對光刻工藝中顯影與清洗環節的自動化需求而設計的臺式設備。它能夠對7英寸及以下的基片進行程控式自動化顯影與清洗，替代傳統的手動操作。

核心技術參數一覽：

設備的核心功能邏輯：

WH-XQY-01采用旋轉噴淋的工作方式。基片被真空吸附固定在旋轉托盤上，設備按照預設程序依次執行以下步驟：

• 顯影液自動注入——通過蠕動泵或壓力供液系統，將設定體積的顯影液精確輸送至基片表面。

• 旋涂鋪展與顯影反應——基片以設定轉速旋轉，使顯影液均勻覆蓋整個表面，并在設定的顯影時間內持續進行化學反應。

• 清洗液噴淋——顯影結束后，自動切換至清洗液（通常為去離子水）進行噴淋沖洗，快速終止顯影反應并去除殘留物。

• 高速甩干——最后以較高轉速將基片表面液體甩干，完成整個工藝。

整個過程無需人工干預，只需在程序啟動前將基片放置在托盤上并確認參數設置即可。

四、WH-XQY-01的典型應用場景與適用性

1. 微流控芯片制備中的顯影環節
這是WH-XQY-01的核心應用場景。微流控芯片通常采用SU-8光刻膠在硅片或玻璃基片上制作微米級通道模具，顯影步驟對通道的垂直側壁和尺寸精度影響極大。手動顯影常因顯影液交換不充分導致通道底部殘留或側壁粗糙。使用WH-XQY-01，可以通過程序設定顯影液的注入量和旋轉速度，確保顯影液均勻流過整個基片表面，大幅提升圖形質量和批次間一致性。

2. MEMS器件、半導體分立器件的研發與小批量生產
對于需要光刻圖形化的各類微加工器件，WH-XQY-01能夠提供穩定可重復的顯影工藝窗口，幫助研發人員快速鎖定最佳工藝參數。

3. 高校微納加工公共平臺、科研院所實驗室
作為多用戶共享設備，WH-XQY-01的程序化操作降低了對操作者熟練度的依賴，新用戶經過簡單培訓即可獲得與其他用戶一致的顯影效果，有利于實驗室的規范化管理。

4. 替代手動顯影的通用升級方案
任何目前在手動進行顯影操作、且對工藝重復性和圖形質量有改進需求的場景，都可以考慮引入該設備作為工藝升級的第一步。

五、選型時需要關注的幾個關鍵維度

在選擇自動化顯影設備時，建議從以下幾個維度進行綜合評估：

1. 基片尺寸兼容性
確認設備最大支持尺寸是否覆蓋你的常用基片規格。WH-XQY-01支持最大7英寸基片，能夠向下兼容4英寸、6英寸硅片及各種尺寸的玻璃基片、不規則形狀基片（通過合適的載具）。

2. 顯影液量與進液精度
顯影液用量的可重復性是工藝穩定的前提。WH-XQY-01的10~450 mL可調范圍和可編程進液速度，允許用戶針對不同尺寸基片和不同厚度光刻膠優化顯影液用量，既保證顯影充分又避免浪費。

3. 程序化控制能力
設備應支持至少多步驟的程序存儲與調用，方便不同工藝配方的切換。這一點對于需要處理多種光刻膠類型或多個產品型號的用戶尤為重要。

4. 材質兼容性與耐腐蝕性
顯影液（如SU-8顯影液PGMEA、正膠顯影液TMAH溶液等）通常具有一定的腐蝕性。設備腔體、管路、托盤等接觸液體的部件需采用耐化學腐蝕材料（如不銹鋼、PTFE、PP等），以保證長期穩定使用。

5. 占地空間與安裝條件
臺式設備占地面積小，對實驗室基礎設施要求低（僅需電源），便于放置在通風櫥內使用，這本身就是一類重要的選型考量。

六、WH-XQY-01的適用邊界與選型建議

適合以下情況選用：

• 基片尺寸在7英寸及以下，以研發、小批量生產為主的實驗室環境

• 需要替代手動顯影，提升圖形質量和批次一致性的光刻工藝

• 微流控芯片、MEMS器件、半導體分立器件的研發與試制

• 多用戶共享的實驗室公共平臺，需要標準化、程序化操作的場景

• 對設備占地空間和預算有約束，希望在一臺設備上完成顯影和清洗兩步工藝

以下情況建議考慮其他方案：

• 需要處理8英寸及以上大尺寸晶圓的量產環境——需考慮更大規格的工業級顯影設備

• 對顯影均勻性有亞微米級線寬控制的苛刻要求——可能需要配備超聲或兆聲輔助的專用顯影系統

• 需要與涂膠、曝光等前道工序實現全自動聯線的產線——建議考慮集成式Track系統

寫在最后

顯影設備的自動化升級，核心價值在于用可控的機械程序替代不可控的人為操作，從而為光刻工藝建立起可量化、可復現的工藝窗口。對于微納加工領域的研究者和工程師而言，一臺可靠的程序化顯影設備往往是提升研發效率和成果質量的關鍵投入。

蘇州汶顥股份在微流控芯片及微納加工設備領域積累了多年經驗，WH-XQY-01自動噴淋顯影清洗一體機正是從實際工藝需求出發、自主開發的一款實用型設備。如果您正在從事微流控芯片、MEMS器件或相關光刻工藝的研發工作，歡迎進一步了解該設備的具體性能和實際應用案例，也可聯系我們的技術團隊進行樣品試機，以實際效果作為選型決策的依據。
