產品概述

恒溫水浴振蕩 WH-YC-01 由蘇州汶顥依據微波控溫芯片實驗室的玻璃芯片濕法刻蝕工藝需求定向開發，兼具精密恒溫與可控振蕩兩大核心功能。設備同時廣泛適用于高校科研、醫院、生化、石油化工、衛生防疫、環境監測及電子材料等領域的生物、細胞、菌種等液態或固定化合物的溫控振蕩培養。內腔搭載疏水功能涂層，耐腐蝕性突出，能有效延長整機使用壽命，且經驗證對芯片無任何不良影響。

一、核心參數一覽（數據密集區）

1.1 振蕩系統

• 振蕩方向：順時針 / 逆時針獨立設定

• 轉速范圍：10 ~ 200 RPM

• 振蕩模式：可實現單向持續振蕩或程序交替振蕩

• 運行穩定性：滿載 1 小時無轉速漂移（企業測試數據）

1.2 溫控與加熱

• 加熱溫度范圍：室溫 ~ 70℃

• 加熱方式：電熱管水浴加熱，PID 微電腦溫控

• 溫度顯示分辨率：1℃（觸摸屏實時顯示）

• 實測溫度波動：長時間運行保持在標稱精度內（受環境溫度影響有正常容差）

• 額定加熱功率：200 W

1.3 適配與容量

• 最大適配硅片尺寸：≤ 180 mm × 180 mm

• 適用器皿類型：培養皿、培養瓶、硅片、玻璃芯片夾具等

• 內腔有效容積：約 8 L（視水面高度而異）

1.4 物理與電氣規格

• 外形尺寸：220 (W) × 335 (D) × 331 (H) mm

• 整機凈重：9 kg

• 電源輸入：AC 220V ± 10V / 50Hz

• 額定功率：200 W

• 防護特征：內腔疏水涂層，外殼靜電噴塑

1.5 工作環境要求

• 環境溫度：0℃ ~ 40℃

• 相對濕度：< 80%（無凝露）

• 周圍無強烈振動、無腐蝕性氣體

•


二、功能特點深度說明

2.1 順逆雙向振蕩與 10~200 RPM 寬速域

大多數振蕩器僅支持固定方向旋轉，WH-YC-01 則允許用戶根據刻蝕或混勻需求單獨指定順時針或逆時針?lè)较颍嗫删幊虄煞较蚪惶孢\(yùn)行。最低轉速下探至 10 RPM，適合細胞懸液的輕柔混合；最高 200 RPM 則能提供足夠的剪切力與傳質速度，滿足快速濕法刻蝕與高通量萃取。整機采用靜音型電機，9 kg 的整備質量配合底部減震腳墊，在最高轉速下仍能保持安靜、平穩運行。

2.2 疏水功能涂層腔體，提升耐腐蝕性

針對濕法刻蝕中常見的酸、堿及氧化性溶液，內腔表面鍍有專用疏水涂層。該涂層不僅具有疏水、防掛壁的效果，便于清洗，更重要的是大幅增強了腔體的耐腐蝕能力，即使長時間接觸刻蝕液，也不會出現銹點或裂紋。同時，涂層材料經過芯片相容性評估，不會釋放影響芯片圖形或生物活性的物質。

2.3 5 寸觸摸屏與智能操控

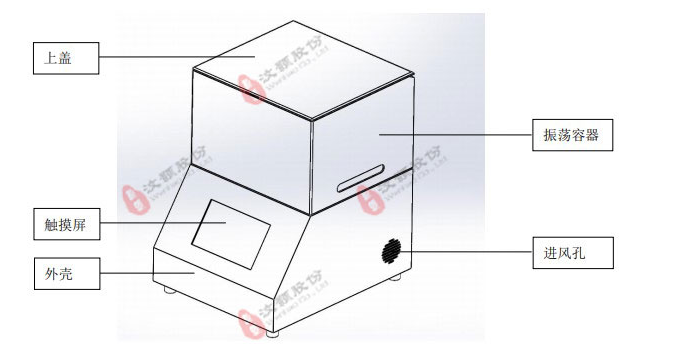

取消傳統物理按鍵，設備正面配備 5 寸高清觸摸屏。首頁可同時設定目標溫度、振蕩時間（連續或定時）、振蕩速度（10~200 RPM）及振蕩方向。啟動后，實時溫度與轉速數值醒目顯示，輕觸即可暫停或修改參數。界面層級簡潔，第一次操作也能快速上手，并減少了液體滲入按鍵的風險。

2.4 緊湊輕量與廣適配

在 220 mm×335 mm 的托盤式占地面積下，水槽依然能容納最大 180 mm×180 mm 的方形玻璃芯片，亦可通過選配不同托架完成培養皿、小錐形瓶等的固定。整機僅重 9 kg，一人即可輕松移動，適合在超凈臺、通風櫥與實驗臺之間快速切換工作場景。

三、典型應用場景

3.1 微流控玻璃芯片濕法刻蝕

在微波控溫芯片實驗室中，將涂有光刻膠或金屬掩膜的玻璃芯片固定在夾具上，浸沒于氫氟酸系刻蝕液，設定振蕩方向和適當轉速，室溫至 70℃ 的恒溫水浴確保刻蝕速率均勻一致。WH-YC-01 逐漸成為多家微納加工平臺保證圖形精度及批次重復性的重要設備。

3.2 細胞、菌種及分子生物學實驗

用于哺乳動物細胞復蘇、雜交瘤培養、細菌或酵母菌的高密度振蕩擴增。標準 37℃ 恒溫、10~50 RPM 輕柔振蕩可避免剪切力損傷細胞，適用于貼壁差實驗、質粒擴增等常規分子生物學步驟。

3.3 化工、環境及材料科學

石油化工乳化液制備、環境樣品中有機物的恒溫振蕩萃取、電子材料表面處理液的均溫穩定試驗等，均可利用 WH-YC-01 可調轉速和室溫~70℃ 的溫控區間高效完成。

四、合規與使用須知

• 安全提示：設備嚴禁無水干燒。通電前請確認水槽內已注入適量去離子水或適配介質，且水面蓋過加熱單元。

• 環境限制：只能在 0℃~40℃、相對濕度＜80% 的室內使用，避免陽光直射或空調出風口直吹。

• 維護保養：實驗結束后建議排空水槽并用柔軟濕布清潔內腔，不可用硬物刮擦疏水涂層。若長期停用，請排凈存水并拔掉電源。

• 產品標準：本產品按照實驗室通用設備規范設計生產，通過蘇州汶顥內部安全及可靠性測試，并未取得醫療器械注冊證，不可用于臨床診斷或人體治療。

• 數據說明：文中所有技術參數均來源于蘇州汶顥實驗室實測與標準化檢驗，因環境差異可能產生正常范圍內的允許偏差，具體以實物及使用條件為準。

恒溫水浴振蕩器 WH-YC-01 在有限體積內，將可控方向振蕩、耐腐蝕涂層與精準溫控成功融為一臺設備，既可成為芯片工藝線上的可靠環節，也能作為生物、化工等實驗室的常規振蕩培養工具。如需詳細的工況曲線或廠商實測報告，歡迎聯系蘇州汶顥獲取進一步資料。
