一文看懂 | 多通道微液滴生成微流控芯片模具（PMMA材質）：特點、優勢與前沿應用
在微流控領域，微液滴生成技術正以極高的頻率出現在單細胞分析、數字PCR、高通量篩選等前沿研究中。而要實現穩定、高效的液滴生成，一塊靠譜的微流控芯片模具至關重要。今天就來聊聊采用 PMMA（聚甲基丙烯酸甲酯） 材質的多通道微液滴生成芯片模具，看看它到底有什么特別之處，適合哪些場景。
本文面向微流控入門者、生物醫學工程研究者以及相關產業工程師，力求客觀、合規、無夸大宣傳。
一、PMMA 材質微流控芯片模具的特點
1. 高光學透明性
PMMA 俗稱“有機玻璃”，透光率高達 92% 以上，接近玻璃。對于微液滴生成實驗來說，這意味著可以直接用普通顯微鏡或高速相機觀察液滴的形成、融合、分裂等動態過程，無需特殊光學設備。
2. 良好的機械加工性能
PMMA 可通過微銑削、激光雕刻、熱壓等方式快速成型。尤其是多通道結構（比如 8 通道、16 通道并行），利用 CNC 微銑削就能獲得側壁光滑、尺寸精度 ±5~10 μm 的微通道（常見深度 20–100 μm，寬度 50–200 μm）。加工周期短，一塊模具 1–3 天即可交付。
3. 熱塑性與可重復使用
PMMA 的玻璃化轉變溫度約 105–115℃，在 80–100℃ 下可以熱壓鍵合或作為模具母版用于PDMS 澆鑄。當作為模具直接與芯片（例如同樣用 PMMA 或 COC 材質）配合時，經過適當表面處理后能耐受常用油相（如氟油、礦物油）和生化試劑。

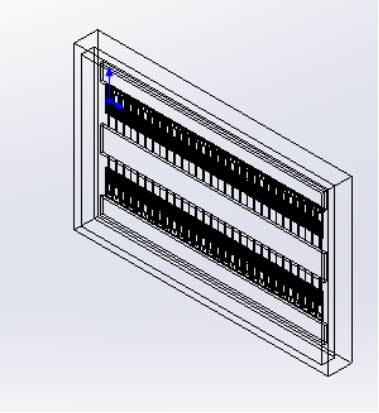

4. 多通道并行設計
“多通道”不僅僅是數量多，更注重流體阻力匹配。通過對稱的分布器（distributor）設計，PMMA 模具能夠實現 8、16、32 甚至更多并行液滴生成單元，每個單元的液滴尺寸變異系數（CV）可控制在 3% 以內，為高通量實驗打下基礎。
5. 表面性質可控
原始 PMMA 呈疏水性（水接觸角約 70–80°），對于 油包水（W/O）液滴 可以直接使用；若需要水包油（O/W）或更穩定的液滴生成，可通過等離子體處理、表面接枝 PVA、BSA 或氟硅烷等方法臨時或永久調節潤濕性。
二、相比其他材質（玻璃、PDMS、COC）的主要優勢
| 對比維度 | PMMA 模具（或直接作為芯片） | 玻璃芯片 | PDMS 芯片 | COC 芯片 |
|---|---|---|---|---|
| 成本 | 低（單片材料費幾元到幾十元） | 很高（光刻+刻蝕） | 低（但需母版+澆鑄） | 中等（注塑需開模） |
| 制作周期 | 短（CNC 銑削 1–3 天） | 長（2–4 周） | 中等（母版1周+澆鑄） | 長（模具開模2–3月） |
| 光學透明度 | 高（92%） | 很高（>95%） | 高（但易吸附小分子） | 高（90%左右） |
| 多通道一致 | 好（數控加工保證幾何一致） | 極好（光刻精度高） | 受母版和澆鑄影響較大 | 好（注塑批次穩定） |
| 生物相容性 | 良好（可用于細胞/蛋白） | 優異 | 優異（但溶脹溶劑） | 優異 |
| 是否適合 | 研發、小批量、可定制 | 高端研究、耐強溶劑 | 快速原型（單個或少量） | 產業化大批量生產 |
總結優勢三點：
? 成本友好 – 實驗室預算也能承擔，適于多輪設計迭代。
? 加工靈活 – 不需要超凈間和光刻設備，普通微銑床即可制作復雜多通道結構。
? 光學與強度平衡 – 足夠透明，且比 PDMS 更硬（楊氏模量約 2–3 GPa），通道不易變形。
三、應用領域：從基礎科研到診斷試劑盒
1. 單細胞分析與測序
利用多通道液滴生成模具，可以并行包裹單細胞+裂解液+barcode 微球，生成數萬個獨立反應單元。PMMA 材質生物相容性滿足 1–2 小時細胞活性要求，且價格遠低于玻璃芯片，適合一次性的單細胞 RNA-seq 實驗。
2. 數字 PCR（dPCR）
數字 PCR 要求生成 2 萬 – 5 萬個均勻液滴（直徑 30–50 μm）。PMMA 多通道模具（如 16 通道）配合壓力控制，可在 10 分鐘內生成 100 μL 體積內超過 10 萬個液滴，且液滴尺寸均一性 CV < 2%，滿足商業化 dPCR 試劑盒開發的需求。
3. 液滴微反應器與高通量篩選
酶定向進化：每個液滴作為獨立反應器，通過熒光活性篩選高產變體。多通道設計可將篩選通量提升至 每天 10^6 個變體。
藥物組合篩選：生成濃度梯度的藥物液滴，與靶細胞共孵育。PMMA 的低自發熒光（在 488 nm 激發下背景極低）非常適合熒光讀板檢測。
4. 功能性微球/納米材料合成
利用微流控液滴作為模板，可制備尺寸均一的水凝膠微球、PLGA 納米顆粒、脂質體。PMMA 模具耐有機溶劑（如二氯甲烷、丙酮需短時使用）且易于清洗，適合合成化學實驗室中試生產（單次產量 mg–g 級）。
5. 食品與化妝品乳液研發
制備 O/W 或 W/O/W 復合乳液時，PMMA 模具的多通道結構可模擬放大工藝條件，配合高速攝像系統研究液滴破碎機理。由于 PMMA 符合食品接觸材料要求（需具體型號認證），可用于概念驗證階段的配方優化。
四、合規使用建議
在使用 PMMA 微流控芯片模具時，請注意以下幾點（合規且安全）：
溶劑兼容性：避免長時間接觸丙酮、苯、氯仿等強溶劑，否則會導致溶脹或開裂。短時乙醇、異丙醇清洗沒問題。
滅菌方式：推薦 75% 乙醇浸泡 20 分鐘（然后無菌風吹干），或 UV 照射 30 分鐘。不推薦 121℃ 高壓蒸汽滅菌——PMMA 會變形。
表面改性：如需將疏水表面轉為親水，使用空氣等離子體處理（50 W，30 s）后立即使用，時效約 2–4 小時。
廢棄處理：PMMA 屬于普通塑料垃圾（未被生物危險物質污染時），按常規實驗塑料廢棄物處理即可。
五、總結與互動
一句話總結：PMMA 材質的多通道微液滴生成模具，在成本、加工速度、透明度與通量之間取得了絕佳的平衡，是高校實驗室和中小型生物技術公司開展液滴微流控研究的“入門神器”兼“進階利器”。
適用場景快速對號入座：
? 想自己設計并快速迭代液滴芯片 → PMMA 微銑削
? 需要每天生成 >1 萬個液滴用于細胞包裹 → 多通道 PMMA
? 預算有限但仍要求液滴尺寸均一性 CV <3% → PMMA 完全勝任
? 需要耐高壓（>5 bar）或強有機溶劑 → 考慮玻璃或金屬材質
歡迎在評論區留言討論：你在液滴生成中遇到過通道堵塞或尺寸不均的問題嗎？ 或者想了解 PMMA 模具的具體加工參數（銑刀直徑、轉速、進給速度），我也可以后續再做一期技術細節分享。
本文內容基于公開文獻及行業通用知識整理，不構成任何產品推銷。具體實驗前請根據實際試劑與細胞類型進行兼容性驗證。
