搭建微流控系統時，經常會用到各種微流體導管，選擇合適的微流體導管，以一種簡單可靠的連接方式去搭建系統，可以降低系統連接復雜度，改善實驗性能表現，獲得更可靠的實驗結果。

如何選擇合適的微流體導管？

選擇微流體導管通?？紤]兩個因素：導管尺寸和材質。

微流體導管尺寸

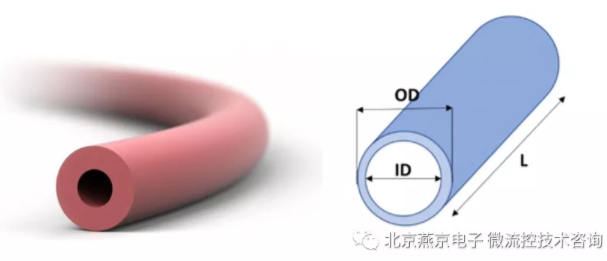

微流體導管常見尺寸如下：

1.導管外徑：在產品信息里通常以O(shè)D（outside diameter）表示。

2.導管內徑：指流體路徑的直徑，在產品信息里通常以ID（ inner diameter）表示，內徑越小，導管帶來的流阻就越大。

3.導管長度，在產品信息中心以L（Length）表示。搭建系統時，通常選擇盡可能短的導管，以減小系統內部體積，導管長度越長，流阻越大。

微流體導管的尺寸轉換

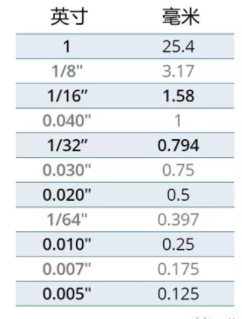

微流體導管尺寸通常以英寸表示，有時也會以英寸和毫米二者的混合形式表示，下表為常見的英寸-毫米單位轉換表。

如何正確剪切微流體導管？

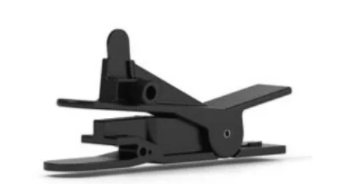

許多微流體導管內徑偏小，材質偏硬，為了防止剪切后的導管接口變形、堵塞或者受到污染，在剪切導管時，需要使用專門設計的導管切割器。

微流體導管的材料

具有相同規格的微流體導管種類眾多，選擇時應著重考慮導管材質的生物和化學相容性，微流體導管主要材料有：

1.PEEK（Polyetherether ketone）：一種柔性材質，對大多數化學試劑呈化學惰性，表面光滑，易切割成形，用PEEK制成的導管內徑可以非常小，適用于低壓和高壓應用。

2.PTFE（Poly tetra fluoro ethylene）：PTFE又被稱為特氟龍（Teflon），對最常用的溶劑呈化學惰性，無毒，無孔，透明，耐磨性強，主要用于低壓應用。

3.FEP（Fluorinated ethylene propylene）：與PTFE相同，對最常用的溶劑呈化學惰性，透明，具有生物相容性，主要用于低壓應用。

4.ETFE（Ethylene-tetra-fluoro-ethylene）：保留了PTFE的諸多優點，但更加堅固，適用于高壓應用。

5.熔融石英（Fused silica）：又叫高純度玻璃，主要用于毛細管，通常外徑小于1/32英寸（如：外徑360 ?m，外徑510 ?m）。注意：此類管道必須使用陶瓷切割機切割，以保證導管接口不受污染。

如何適配不同的導管？

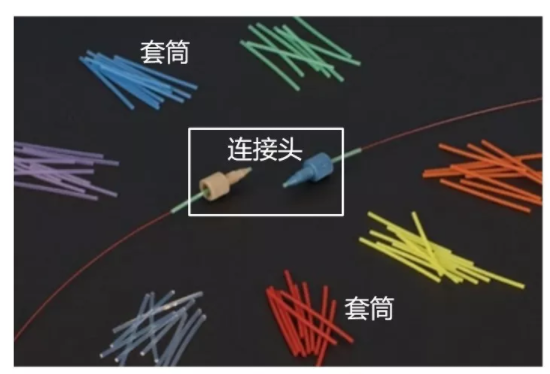

使用套筒或者連接頭可將不同規格的微流體導管連接在一起。套筒是一種小型的空心圓柱體，連接頭是一種特殊配件。

示例：下圖中彩色套筒為Fluigent FRP LQ KIT附贈配件，外徑為1/16英寸，其內徑與外徑為1/32英寸的導管適配，將彩色套筒套在導管上之后，便可與內徑為1/16英寸的連接頭適配。
