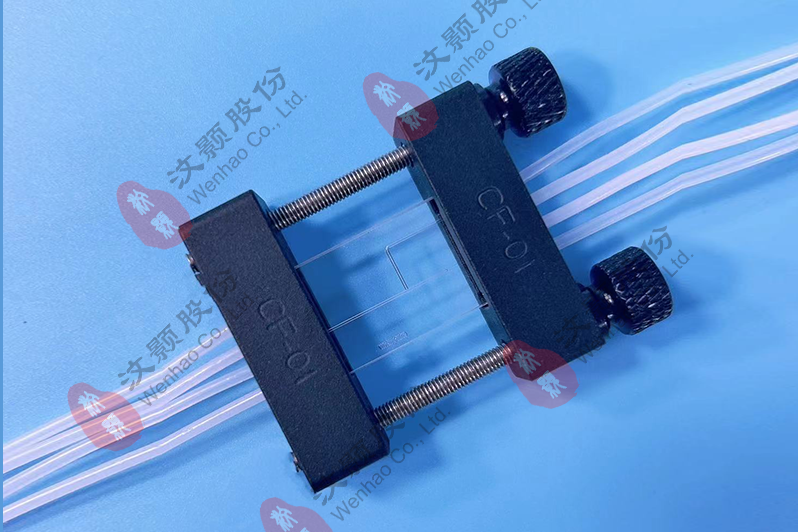

WH-CF-01 標準芯片橫款夾具

標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的標準夾具，通過改變螺桿長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度為15.0mm，長度范圍為15.0到120.0mm?？蛻艨梢杂嗁彉藴市酒蛘叨ㄖ菩酒浜蠘藴蕣A具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。

點擊下載專利證書>>

標準芯片橫款夾具使用優勢

u 體積小，質量輕，便攜性強；

u 化學穩定性強，抗腐蝕；

u 配合小尺寸芯片使用，成本低；

u 溫度和壓力耐受范圍廣；

u 死體積??；

u 可配合光學檢測系統，便于實驗觀察。

規格

裝配過程

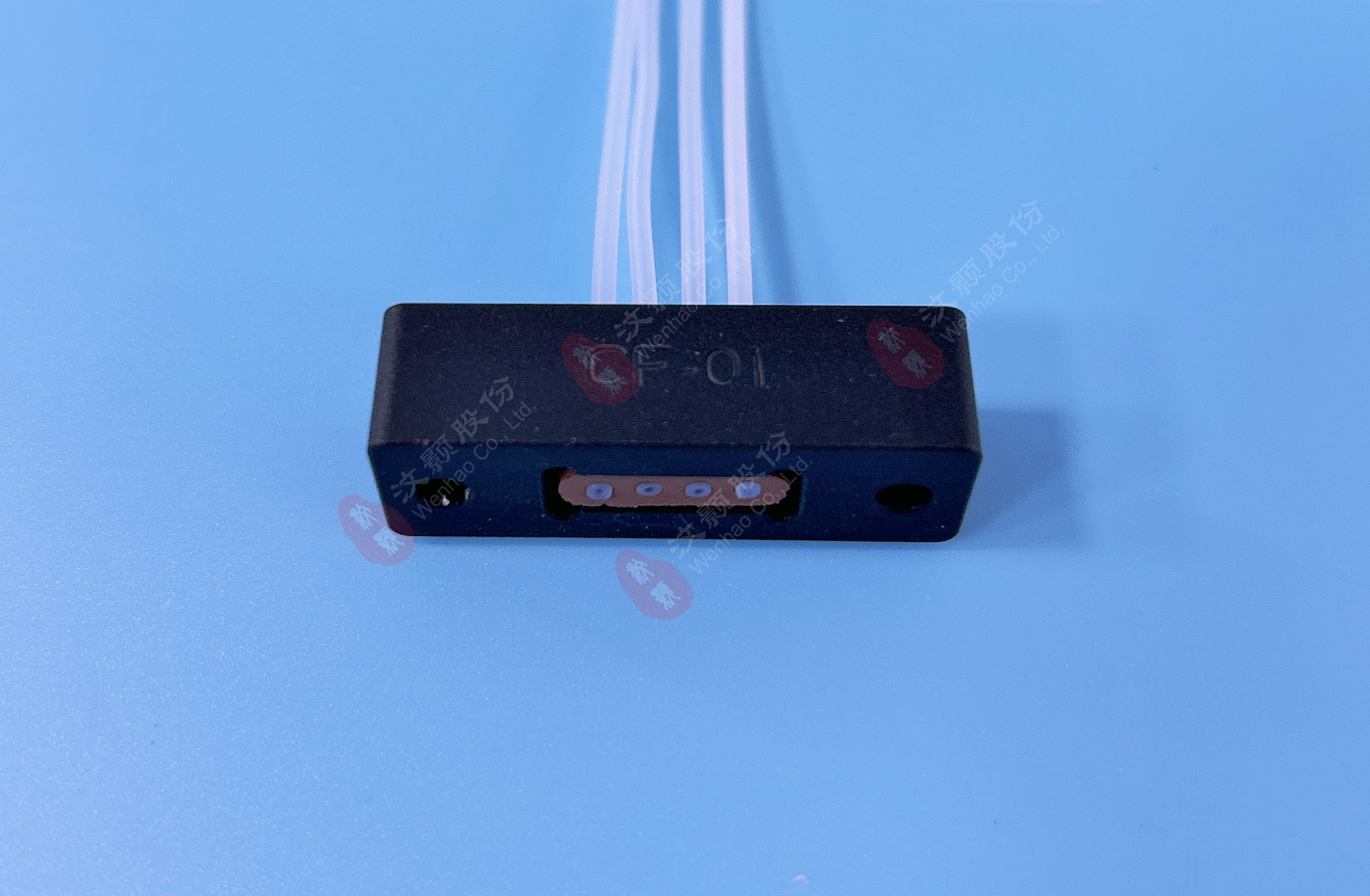

1.將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在上、下兩片夾具對應的位置上。

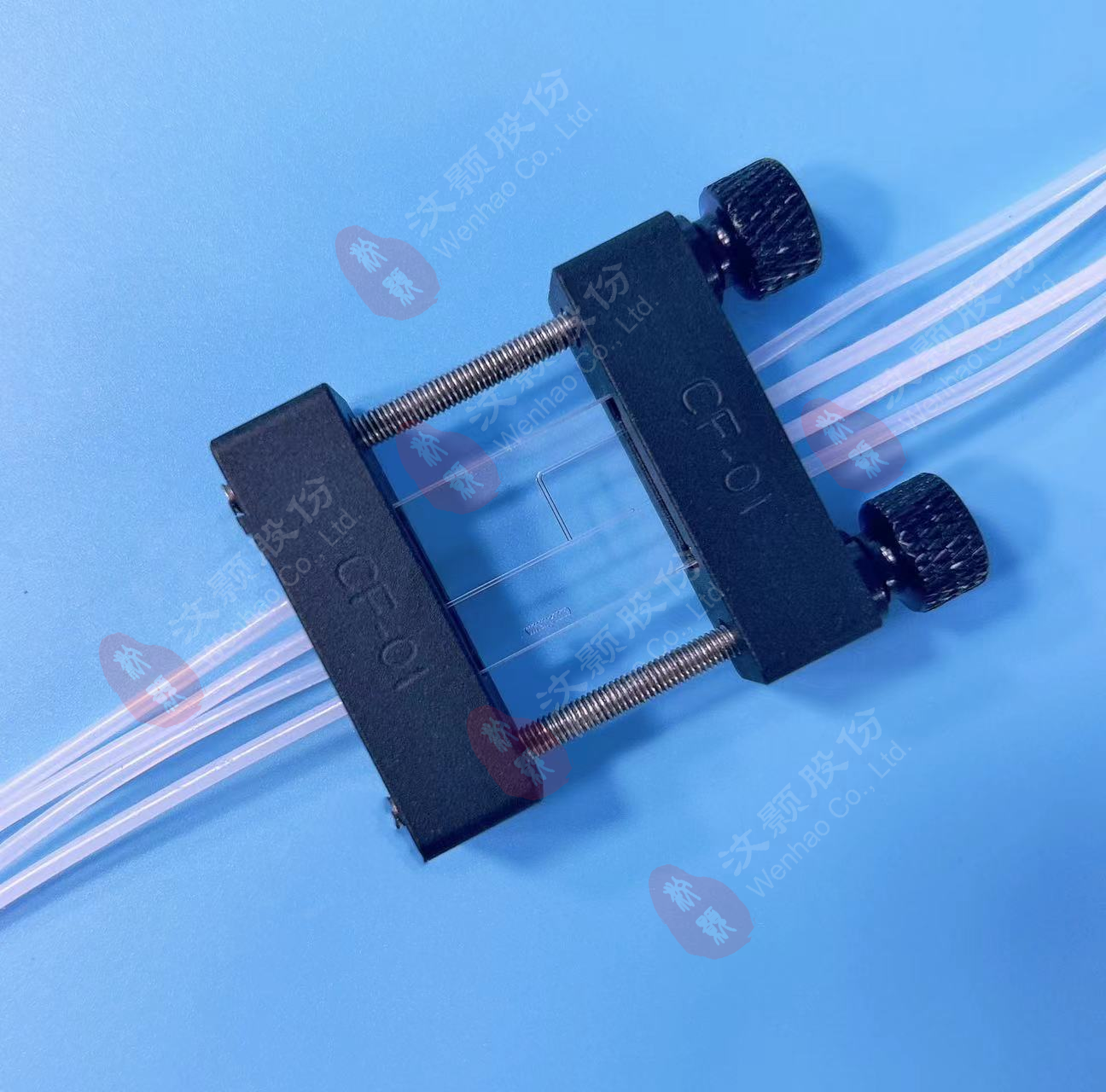

2.將標準芯片放置在兩片夾具之間，裝配側面兩個定位螺桿，尾部擰上螺帽，并調整芯片位置，最后用手擰緊螺桿，夾具組裝完成。

*注：以上圖片僅為示意圖，以實物為準。

標準配件表

組件名稱	數量	圖片	組件名稱	數量	圖片
夾具體	2套		彈墊	4片

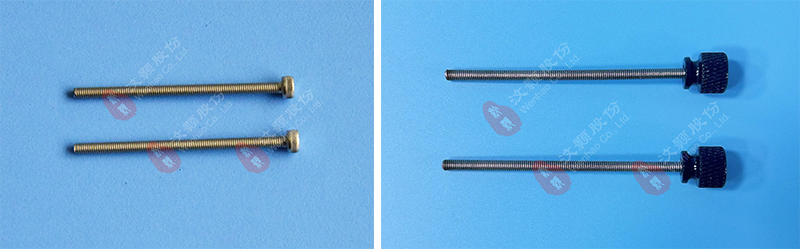

M3*60 螺桿	4根		M3*90 螺桿	2根
M3  螺母	4個		PTFE管子 (Φ1.6*Φ0.6)	4米
M3內六角扳手	1只

使用注意事項：

1) 用手擰緊螺桿時，請兩邊交替擰緊，防止夾碎芯片；

2) 實驗前驗證夾具是否漏液，如漏液，壓緊密封墊，繼續交替擰緊側面螺桿，調整至不漏液為止；

3) 芯片使用完成后，請將側面的螺桿松開，防止芯片因為長期的應力作用剝落；

4) 因產品配件較小，當心配件遺失，如缺少任何部件，請與我司客服聯系購買。
