數(shù)控加工微流控芯片材質(zhì)的選擇比較和說明
數(shù)控CNC設(shè)備能夠加工高精度的聚合物材質(zhì)芯片產(chǎn)品（PMMA，PC，ABS，TEFLON等工程塑料）和金屬材質(zhì)（鋁、鎳和不銹鋼等），汶顥芯片數(shù)控加工通道寬度最小極限為150μm，深度極限視加工特征定性，最大加工范圍為400*400*260cm，配合高精度檢測(cè)設(shè)備，控制產(chǎn)品尺寸精準(zhǔn)，表面粗糙度微小，能夠滿足要求較高的實(shí)驗(yàn)需求。以下是數(shù)控加工不同微流控芯片材質(zhì)的選擇比較和說明。
PMMA與PC

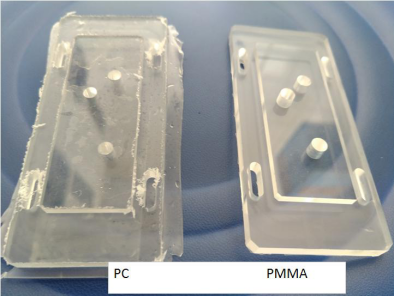

1.PC韌性比PMMA高，但切削后成形不如PMMA；
2.PMMA芯片流道粗糙度效果更好；
2.PMMA硬度比PC高，故表面比PC耐刮傷；
3.表面看無區(qū)別，查詢了透光參數(shù)，PMMA勝于PC，PMMA也是透明材質(zhì)里面最好的！
4.PC比PMMA 阻燃性好，耐溫效果PC略勝，有高溫要求選PC；
5.對(duì)于有低溫要求的客戶芯片，建議選用PMMA，抗氧化效果PC也不如PMMA。
特氟龍
1.密度值高，重；
2.有一定的韌性，進(jìn)行密封連接可能更好；
3.鐵氟龍和特氟龍是一個(gè)東西；
4.乳白色。
ABS

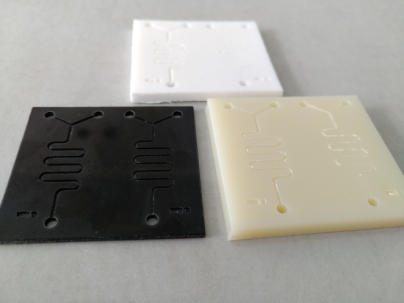

1.有黑色，也有白色，米色，淺象牙色；
2.易切削，如果需要選用太薄，易變形，也要考量。
能夠采用注塑方法加工的工程塑料理化特性
材質(zhì) | 俗稱 | 密度（g/cm3） | 轉(zhuǎn)折溫度Tg（℃） | 熱變形溫度（℃） | 電阻率（Ω/cm） | 水含量（%） | 折射率 | 楊氏模量（MPa） | 熱膨脹系數(shù)（10-6/K） | 抗 | 不抗 | 有機(jī)試劑耐受性 |
PMMA | 有機(jī)玻璃、樹脂玻璃 | 1.19 | 110 | 90 | 1015 | 2 | 1.492 | 3200 | 80 | 酸、中低濃度堿、油、石油 | 乙醇、丙酮、苯、紫外 | 基本不耐 |
PC | 聚碳酸酯 | 1.19-1.24 | 148 | 125 | 1014 | 0.3 | 1.58-1.6 | 2200-2400 | 70 | 乙醇、酸 | 烴類、酮類、氫氧化鉀 | 基本不耐 |
PP | 聚丙烯纖維 | 0.9 | 0-10 | 100-110 | >1014 | 0.01-0.1 | 1.49 | 1450 | 100-200 | 酸、堿、乙醇、有機(jī)溶劑 | 石油、苯、烴類 | 二甲苯、四烴化萘、萘烷 |
PS | 聚苯乙烯 | 0.9-1.24 | 100 | 70 | >1016 | <0.4 | 1.59 | 2300-4100 | 30-210 | 堿、乙醇 | 強(qiáng)酸、乙醚、烴類 | 基本不耐 |
PE（LD/HD） | 聚乙烯 | 0.91（LD）/0.967（HD） | 110/140 | 80/100 | 1015-1018 | <0.015 | 1.51（LD） | 200/1000 | 170/200 | 酸、堿、乙醇、油 | 烴類 | 三氯苯、二甲苯、己烷 |
COC | 環(huán)烯烴共聚物 | 1.02 | 78 | 170 | >1014 | 0.01 | 1.53 | 2600 | 70 | 酸、堿 | - | - |
COP | 環(huán)烯烴聚合物 | 1.01 | 138 | 140 | >1017 | 0.01 | 1.525 | 2400 | 70 | - | - | - |
PEEK | 聚醚醚酮 | 1.3 | 143 | 250 | >1016 | 0.5 | - | 3700 | 17 | 多數(shù)有機(jī)和無機(jī)物質(zhì) | 濃硝酸、硫酸、紫外 | - |
PDMS | 聚二甲基硅氧烷 | 1.03 | -120 | 200 | 1.2X1014 | 0.1 | 1.43 | - | 960 | 弱酸、弱堿 | 強(qiáng)酸、烴類 | - |
PI | 聚酰亞胺 | 1.42 | 360-410 | 400 | >1012 | 2.9-4 | 1.7 | 2500 | 20 | 酸、堿 | - | - |
標(biāo)簽: 數(shù)控加工 微流控芯片
